Entity Relationship Diagram (ERD)

Entity Relationship Diagram ( ERD )

ERD merupakan sebuah model yang digunakan untuk menggambarkan relasi antar entitas.
Simbol - simbol dalam Entity Relationship Diagram :

                                 Jenis – jenis Entitas :

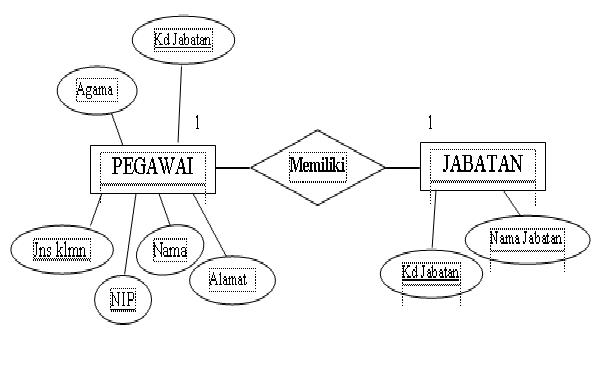

a.      One to One

Cth :

Jadi dari contoh diatas dapat kita ambil kesimpulan bahwa setiap 1 orang pegawai hanya memiliki 1 jabatan dan begitu juga sebaliknya setiap 1 jabatan hanya dimiliki 1 pegawai.

b.      One to Many / Many to One

Cth :

Jadi dari contoh diatas dapat kita ambil kesimpulan bahwa setiap 1 orang pegawai bisa memiliki 1 jabatan dan memiliki 1 golongan, begitu juga setiap 1 jabatan hanya dimiliki 1 pegawai, tapi setiap 1 golongan bisa dimiliki oleh banyak pegawai.

Contoh lain Many to One sebagai berikut :



Jadi dari contoh diatas dapat kita ambil kesimpulan bahwa setiap 1 orang mahasiswa hanya memiliki 1 kelas tapi setiap 1 kelas bisa dimiliki 1 mahasiswa.
